Moyeux et roulements, amortisseurs, freinage, suspension et direction, transmission.
Demander une référenceChaque dessin montre ce que la pièce contient ou ce qu'elle fait.
Le moyeu porte la roue ; le roulement tourne à l'intérieur.
Réf. 9230002R : 4 fixations M12 × 1,25, couronne ABS de 30 dents.
Écorché, coupe de principe
Dessin de principe, sans échelle.
Une jambe de force réunit la coupelle, son roulement, la butée, le soufflet et l'amortisseur.
Le ressort, en trait mixte, est une pièce voisine.
Vue éclatée
Dessin de principe, sans échelle.
Trait mixte fin à deux points : pièce voisine, non fournie
Le piston pousse la plaquette intérieure ; l'étrier flottant ramène la plaquette extérieure.
Les deux plaquettes serrent le disque.
Vue de profil, coupe de principe
Dessin de principe, sans échelle.
Jeu exagéré pour la lecture
Le bras s'articule sur ses silentblocs et sur sa rotule.
C'est là qu'il s'use : vérifiez ces articulations.
Vue de face
Dessin de principe, sans échelle.
Trait mixte fin à deux points : pièce voisine, non fournie
Le joint homocinétique transmet la rotation quand l'arbre est incliné.

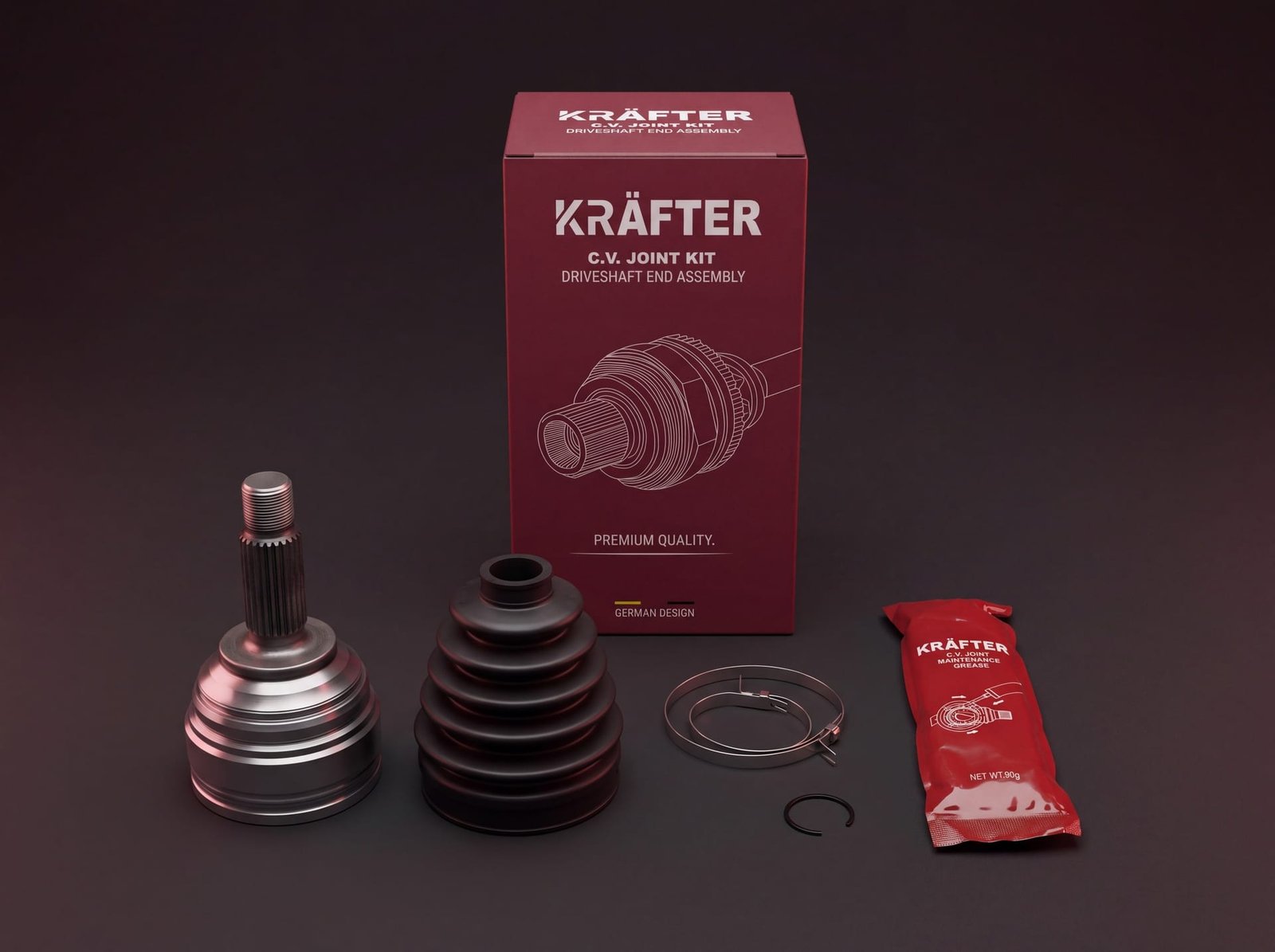

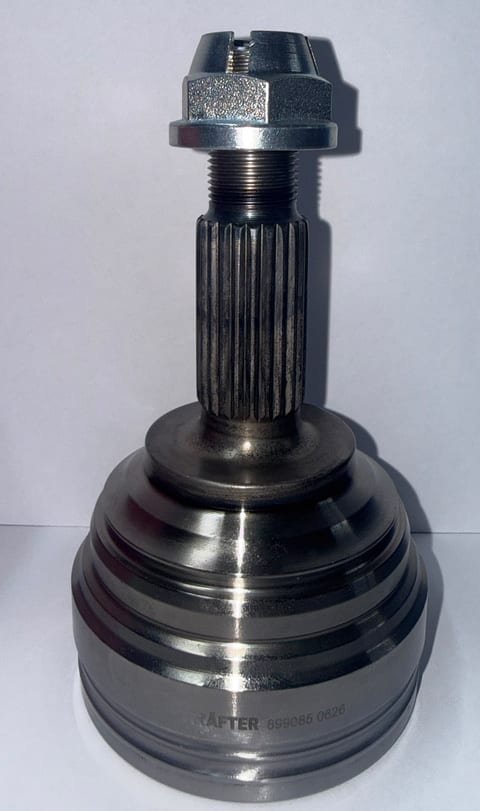

Réf. 899085 : livrée en kit avec soufflet, colliers, circlip et graisse.
Vue de profil, demi-coupe de principe
Dessin de principe, sans échelle.
Trait mixte fin à deux points : pièce voisine, non fournie
Le parcours type de nos pièces, de la coulée à l'expédition.
Brut de fonderie Usiné Contrôlé Emballé
Les pièces en fonte (disques, tambours, étriers) prennent forme dans des moules en sable. Elles en sortent brutes, avec la surépaisseur que l'usinage retirera.
Dessin de principe, sans échelle.
Brut de fonderie Usiné Contrôlé Emballé
Les tours à commande numérique usinent à leurs cotes la face de bride, le centrage et les portées de roulement du moyeu.
Dessin de principe, sans échelle.
Matière enlevée à l'usinage
Brut de fonderie Usiné Contrôlé Emballé
Ébavurage, protection de surface, puis mesure au palpeur des surfaces usinées du bol de joint homocinétique.
Dessin de principe, sans échelle.
Brut de fonderie Usiné Contrôlé Emballé
Les pièces emballées sont stockées, puis expédiées vers les distributeurs.
Dessin de principe, sans échelle.
Face avant de la boîte, de gauche à droite.

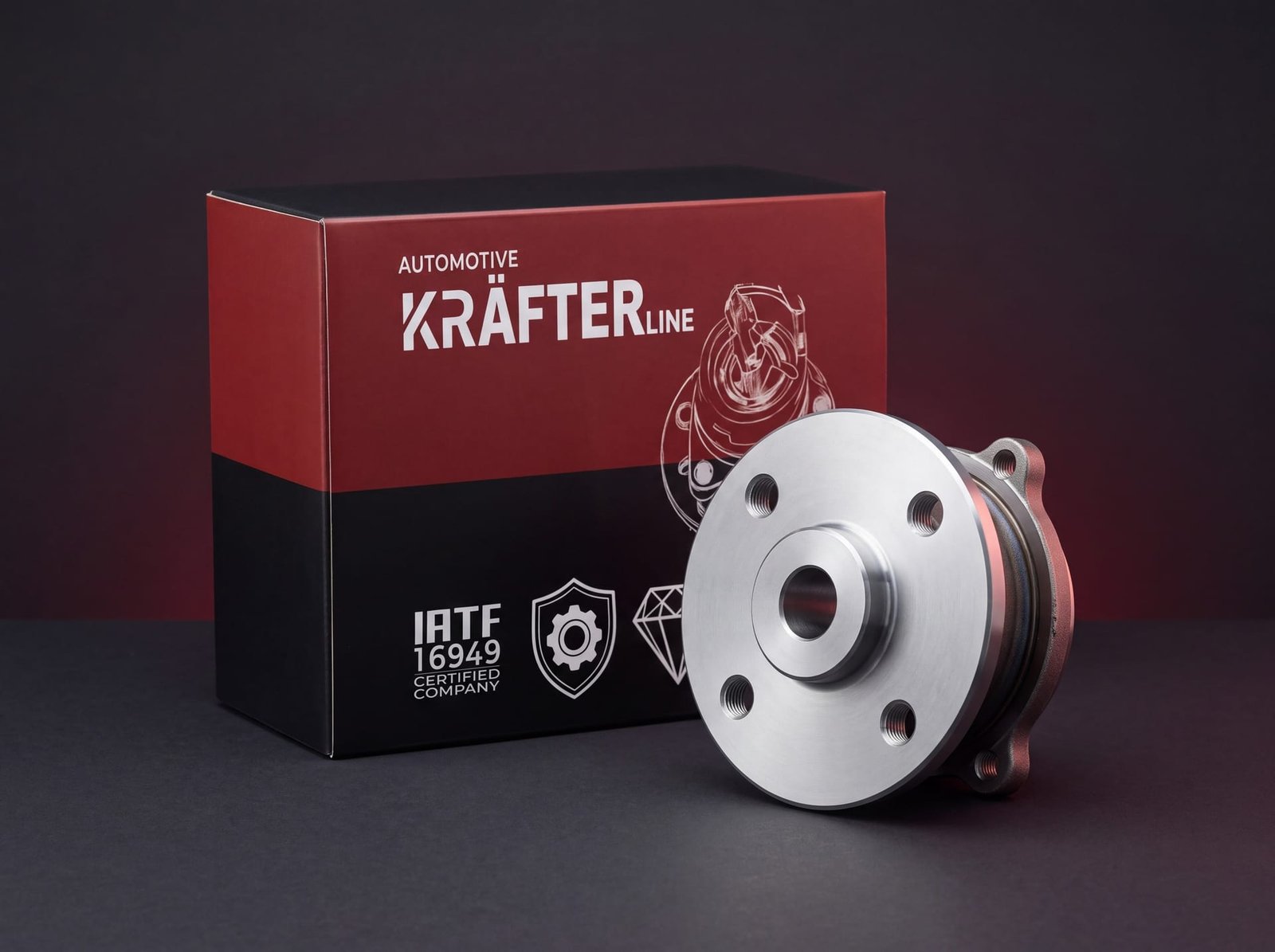

Mention imprimée sur l'emballage : « IATF 16949 Certified Company ». Elle se rapporte au fabricant des pièces, titulaire du certificat. IATF 16949 est la norme de management de la qualité propre à l'industrie automobile.
Faces latérales de la boîte
« German Design » : mention imprimée sur nos boîtes.

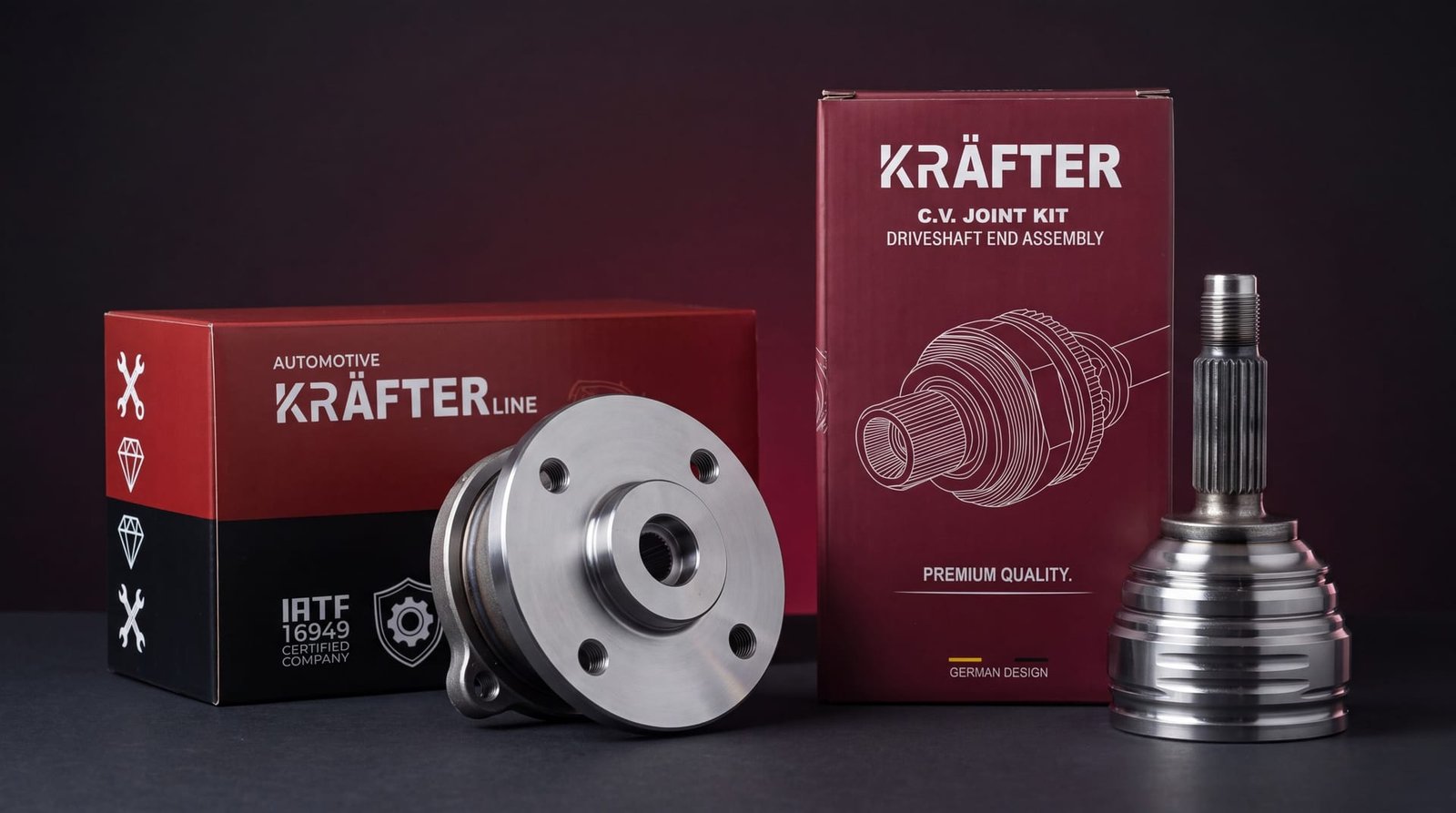

Chaque pièce Kräfter Line est livrée dans sa boîte, la référence imprimée sur l'étiquette.
Garage, revendeur ou distributeur : indiquez le numéro de pièce, la référence d'origine ou le véhicule.
